電動推桿電器控制原理圖及注意事項！

來源:www.szgreen.com.cn|作者:揚州唯升 |發布時間:2008-12-23 |次瀏覽
電動推桿是一種將電動機的旋轉運動轉變為推桿的直線往復運動的電力驅動裝置。可用于各種簡單或復雜的工藝流程中做為執行機械使用，以實現遠距離控制、集中控制或自動控制。電動推桿電器
       電動推桿是一種將電動機的旋轉運動轉變為推桿的直線往復運動的電力驅動裝置。可用于各種簡單或復雜的工藝流程中做為執行機械使用，以實現遠距離控制、集中控制或自動控制。

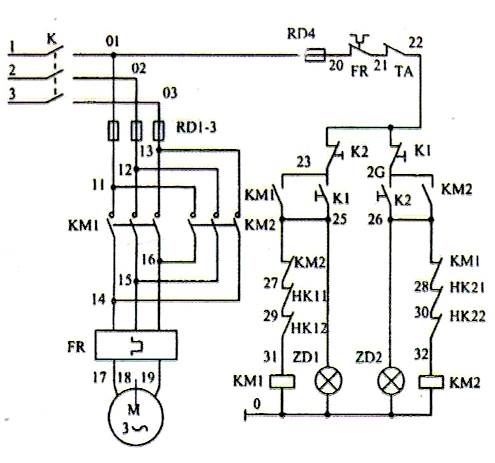

電動推桿電器控制原理圖如下：

電動推桿電器控制原理圖

序號

名稱

規格

數量

1

K組合開關


1

2

RD熔斷器


4

3

KM交流接觸器

CJ1-10/22V

2

4

FR熱繼電器

JB36F

1

5

ZD指示燈

綠色220V

2

6

TA停止按鈕

紅色

1

7

K啟動按鈕

綠色

2

8

HK11行程開關

上推極限（機內）

1

9

HK21行程開關

下拉極限（機內）

1

10

HK12行程開關

上推定位

1

11

HK22行程開關

下拉定位

1


電動推桿控制注意事項：
1、使用電動推桿，嚴格按線路控制圖接線，若接線不當或舍棄過載控制，電動機燒毀及零部件損壞。
2、控制柜有紅線兩根，黃、綠線各一根。具體接線方法如上：
3、保證電動機順時針方向旋轉，則接線控制方式為：綠、紅線為拉回限位；黃、紅線為推進限位。
