    電液推桿和電動推桿使用過程中經常會安裝行程開關，位置開關(又稱限位開關)的作用原理，如何運用到電路當中，通常，這類開關被用來限制機械運動的位置或行程，使運動機械按一定位置或行

電液推桿和電動推桿使用過程中經常會安裝行程開關，位置開關(又稱限位開關)的作用原理，如何運用到電路當中，通常，這類開關被用來限制機械運動的位置或行程，使運動機械按一定位置或行程自動停止、反向運動、變速運動或自動往返運動等。

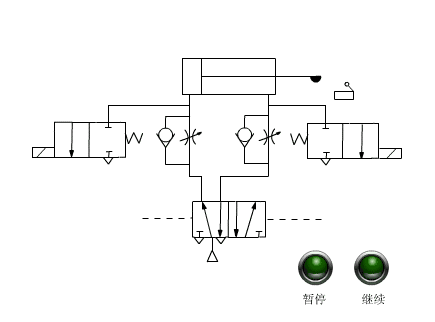

大家看這個圖，往返動作，控制兩個燈，觸碰到左邊的時候左邊燈亮了，觸碰到右邊，右邊燈亮了，這個圖我們想到，

電液/動推桿之行程開關工作原理及實物接線

行程開關有一定有兩組觸點，常開，和常閉，到達左邊的時候，左邊燈亮，到右邊右邊燈亮，大家看下這個內部原理，

這個是行程開關運用到正反轉的電路中的圖紙，正轉啟動，串行程開關常閉，撞到行程開關停止，這時候行程開關常開閉合反轉啟動，同樣反轉也串行程開關常閉，撞到常閉停止，常開閉合，電機正轉運行。
