DPZ-A型電液動插板閥
-
型號：DPZ-A型電液動插板閥
品牌：揚州唯升
密封：進口密封
電壓：380V（普通/防爆）、400V（出口）、
660V（普通/防爆）、1140V（防爆）
防護等級：IP54 IP55 IP65
連接方式：法蘭連接
驅動方式：電液推桿
- 商品信息
DPZ-A型電液動插板閥用途
該液動插板閘閥廣泛適用于建材、冶金、礦山等行業粉塵物料流量控制的管道上，是控制粉塵物料流量的理想設備。
DPZ-A型電液動插板閥結構特點
該電液動平板閘門廠家結構簡單，重量輕，操作靈活，裝拆方便，采用優質碳素鋼制造，其強度高，性能好，使用壽命長；活塞桿采用了軟防護罩結構，不受外界粉塵影響。
DPZ-A型電液動插板閥工作原理
該電液動插板閥主要由框架、絲桿螺母、電液推桿、閘板組成，電機轉動，活塞桿帶著閘板作水平方向的的往復運動，達到閥門的啟閉目的。

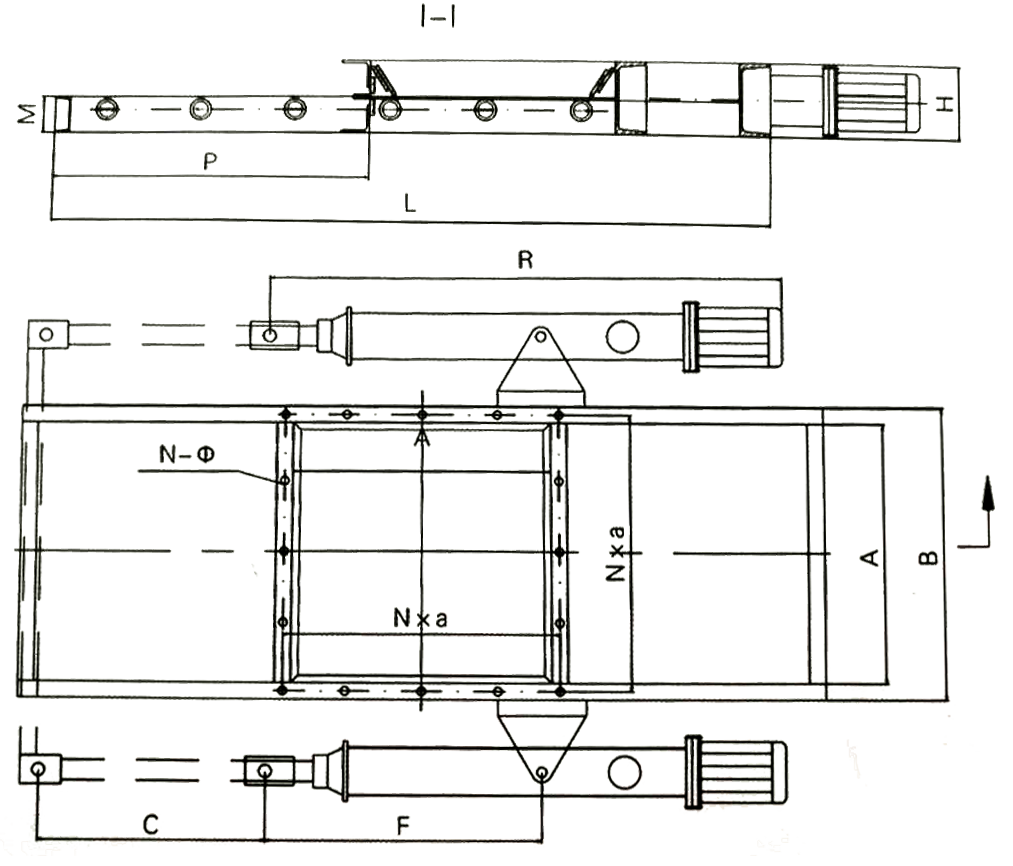

DPZ-A型電液動插板閥型號編制的方式：
DPZ-A型電液動插板閥
型號 | 主要尺寸 | 電液推桿型號 | 功率KW | ||||||||||||
A | B | C | F | E | P | H | L | M | R | t | Nxa | N-φ | |||
DPZ-A40 | 400 | 790 | 420 | 575 | 610 | 540 | 200 | 1285 | 100 | 1050 | 10 | 3x160 | 24-22 | DYT1000-440 | 1.1 |
DPZ-A50 | 500 | 890 | 520 | 675 | 710 | 640 | 1485 | 1150 | 3x195 | DYT1000-540 | |||||
DPZ-A60 | 600 | 990 | 620 | 775 | 810 | 740 | 1685 | 1250 | 4x170 | 32-22 | DYT1000-640 | ||||
DPZ-A70 | 700 | 1090 | 720 | 900 | 910 | 840 | 250 | 1925 | 125 | 1350 | 12 | 4x198 | DYT1500-740 | 1.5 | |
DPZ-A80 | 800 | 1190 | 830 | 1000 | 1015 | 950 | 2135 | 1460 | 5x178 | 40-22 | DYT1500-850 | ||||
DPZ-A90 | 900 | 1290 | 930 | 1100 | 1115 | 1050 | 2335 | 1560 | 5x198 | DYT1500-950 | |||||
DPZ-A100 | 1000 | 1390 | 1030 | 1200 | 1215 | 1150 | 320 | 2570 | 160 | 1675 | 14 | 5x220 | 40-26 | DYT1750-1050 | 2.2 |
DPZ-A120 | 1200 | 1590 | 1230 | 1400 | 1415 | 1350 | 2850 | 1875 | 5x260 | DYT1750-1050 | |||||
注：該閘門L尺寸僅作參考，可按用戶需求設計制造。

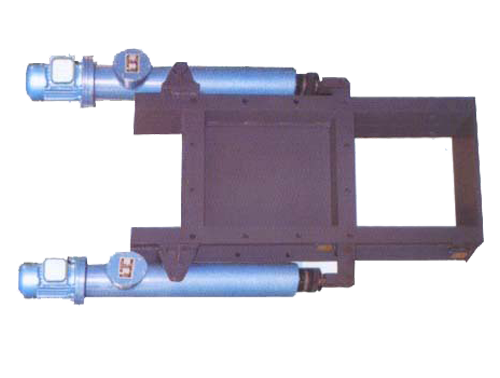

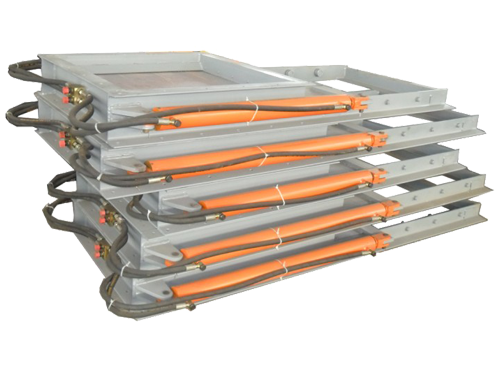

其它DPZ-A型電液動插板閥結構：
 |  |

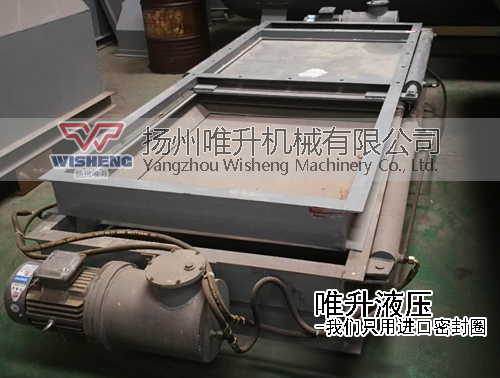

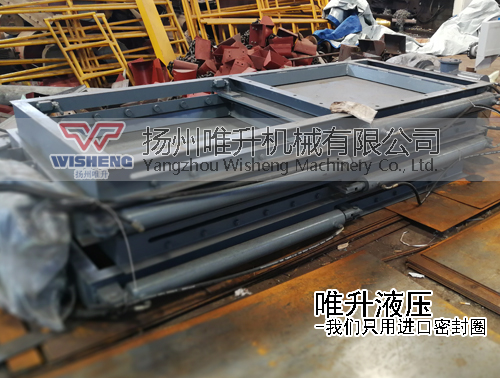

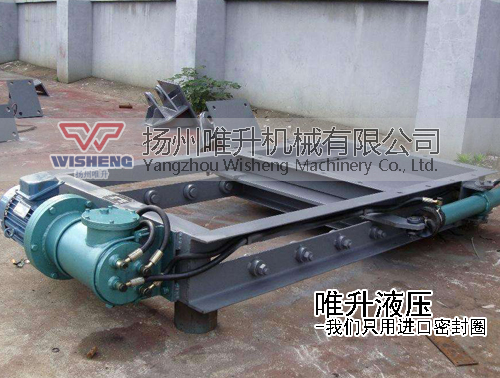

DPZ-A型電液動插板閥廠家實物展示：
 |  |  |
