方形單層單門重錘式鎖風翻板閥

型號：DaSzFY-I

品牌：揚州唯升

連接方式：法蘭連接

驅動方式：重錘式

商品信息

方形單層單門重錘式鎖風翻板閥工作原理及結構特點

本系列鎖風翻板閥廣泛適用于建材、冶金、化工、電力等行業，作為各類除塵設備的灰斗卸料裝置及各種磨機、烘干機、料倉等設備的卸料裝置，防止野風吹人。本系列鎖風翻板閥采用碳鋼焊接結構，配重杠桿自動復位機構，結構緊湊，工作平穩可靠。改系列翻板閥在物料重力作用下自動開啟，物料下落后配重杠桿系統使閥板自動復位，防止野風吹人，從而完成物料的輸送。

方形單層單門重錘式鎖風翻板閥型號編制說明：

方形單層單門重錘式鎖風翻板閥主要性能指標：

適用介質	干燥粉塵
工作溫度	≤150℃
卸灰量	6~80m3/h

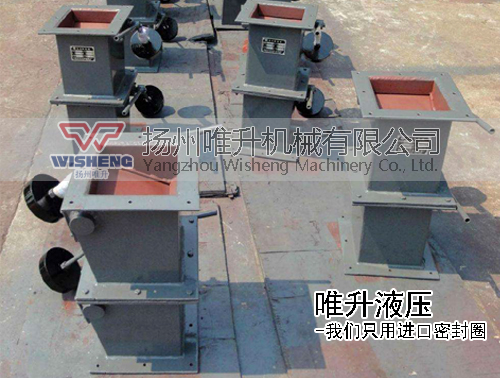

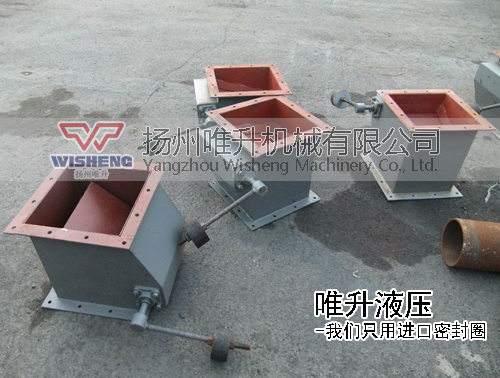

DaSzFY-I方形單層單門重錘式鎖風翻板閥

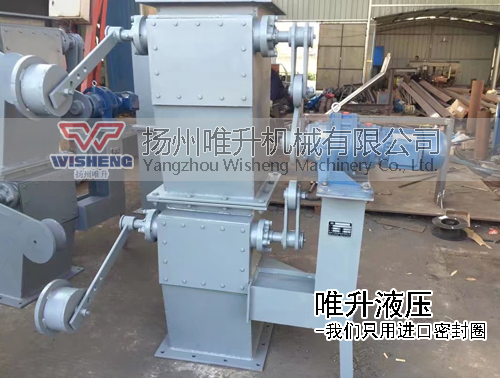

方形單層雙門重錘式鎖風翻板閥

1.閥體 2.閥軸 3.重錘 4.重錘柄 5.閥板

方形單層單門重錘式鎖風翻板閥技術參數表：

A1xA	KxB1	C1xC	MxB	L	H	n-d
100x100	2x72.5	180x180	2x72.5	580	580	8-φ11
150x150	2x100	240x240	2x100	580	580	8-φ11
200x200	2x125	290x290	2x125	700	700	8-φ11
300x200	3x125	400x290	2x125	760	750	10-φ13
300x300	3x120	400x400	3x120	760	750	12-φ13
400x200	4x115	500x290	2x115	800	800	12-φ13
400x300	4x115	500x400	3x115	800	800	14-φ13
400x400	4x115	500x500	4x115	800	800	16-φ13
500x400	5x112	600x500	4x115	900	850	18-φ13
500x500	5x112	600x600	5x112	900	850	20-φ13
