方形單層雙門重錘式鎖風翻板閥

型號：DaSzFY-II

品牌：揚州唯升

連接方式：法蘭連接

驅動方式：重錘式

商品信息

方形單層雙門重錘式鎖風翻板閥工作原理及結構特點

本系列鎖風翻板閥廣泛適用于建材、冶金、化工、電力等行業，作為各類除塵設備的灰斗卸料裝置及各種磨機、烘干機、料倉等設備的卸料裝置，防止野風吹人。本系列鎖風翻板閥采用碳鋼焊接結構，配重杠桿自動復位機構，結構緊湊，工作平穩可靠。改系列翻板閥在物料重力作用下自動開啟，物料下落后配重杠桿系統使閥板自動復位，防止野風吹人，從而完成物料的輸送。

方形單層雙門重錘式鎖風翻板閥型號編制說明：

方形單層雙門重錘式鎖風翻板閥主要性能指標：

適用介質	干燥粉塵
工作溫度	≤150℃
卸灰量	6~80m3/h

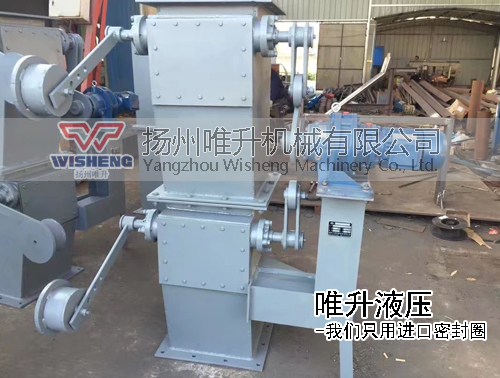

DaSzFY-II方形單層雙門重錘式鎖風翻板閥

方形單層雙門重錘式鎖風翻板閥

1.重錘 2.重錘柄 3.閥板 4.閥體 5.閥軸

方形單層雙門重錘式鎖風翻板閥技術參數表：

A1xA	KxB1	C1xC	MxB	L	H	n-d
400x400	4x115	500x500	4x115	1400	400	16-φ13
500x400	4x140	600x500	4x115	1470	400	16-φ13
500x500	4x140	600x600	4x140	1470	400	16-φ13
600x400	5x132	700x500	5x115	1470	400	18-φ13
600x500	5x132	700x600	4x140	1470	600	18-φ13
600x600	5x132	700x700	5x132	1470	600	20-φ13
700x400	5x132	810x510	5x92	1520	600	20-φ13
700x500	5x132	810x610	5x112	1520	600	20-φ13
700x600	5x132	810x710	5x132	1520	600	20-φ13
700x700	5x132	810x810	5x152	1520	600	20-φ13
800x500	6x144	920x620	5x93	1620	600	22-φ18
800x600	6x144	920x720	5x133	1620	600	22-φ18
800x700	6x144	920x820	6x153	1620	600	22-φ18
800x800	6x144	920x920	6x144	1620	600	24-φ18
900x600	7x137.9	1020x720	5x133	1730	600	24-φ18
900x700	7x137.9	1020x820	5x153	1730	600	24-φ18
900x800	7x137.9	1020x920	6x144	1730	600	26-φ18
1000x600	7x137.9	1135x720	6x110.8	1810	675	26-φ24
1000x700	7x137.9	1135x835	6x128.3	1810	675	26-φ24
1000x800	7x137.9	1135*935	6x152.9	1810	675	28-φ24
