裝車閘門一般分為液壓裝車閘門（電液動扇形閘門）和電動裝車閘門，按功能特性分為防竄倉及防寒型裝車閘門。裝車閘門適用于顆粒度≤450mm，堆密度≤1.6t/m3散裝物料的裝車。

    KZCZ-I/II裝車閘門，采用兩個獨立的分體式電液推桿作為動力源，液壓缸作為執行機構。扇形閘門具有可靠的過載自動保護功能、自動鎖定功能，其動作準確、運行平穩，深受客戶信賴。

設備安裝及調試

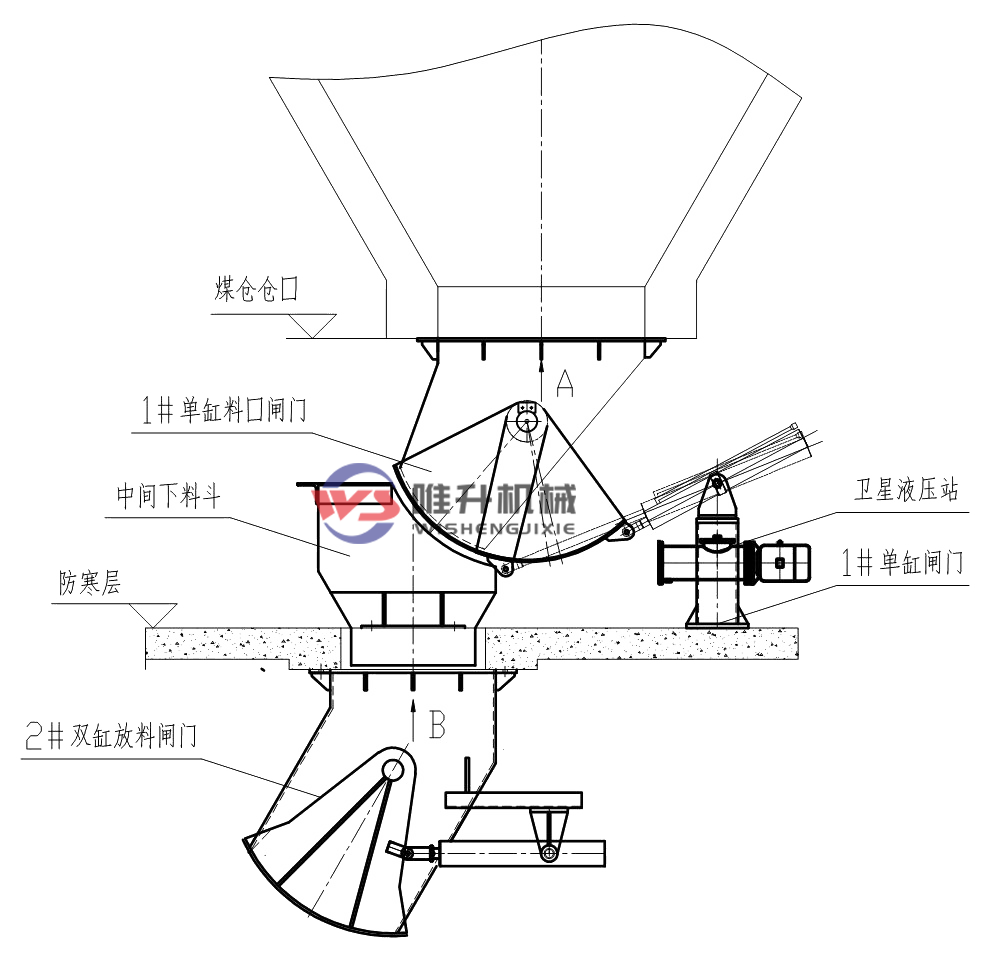

設備結構圖

i上圖為結構示意圖，僅作部件清單的歸類用途。設備的規格型號的不同，可能存在偏差！

設備安裝及注意事項

1. 根據既定的預埋位置，固定料口閘門、下料閘門及中間下料斗。

注意：中間下料斗固定后，固定支座需加焊

2. 根據既定的預埋位置，固定中心支座。

3. 衛星液壓站添入潔凈的N46D低凝液壓油，后與中心支座固定。

注意：油脂牌號、加油口向上、使用加油過濾器

4. 固定液壓油缸。

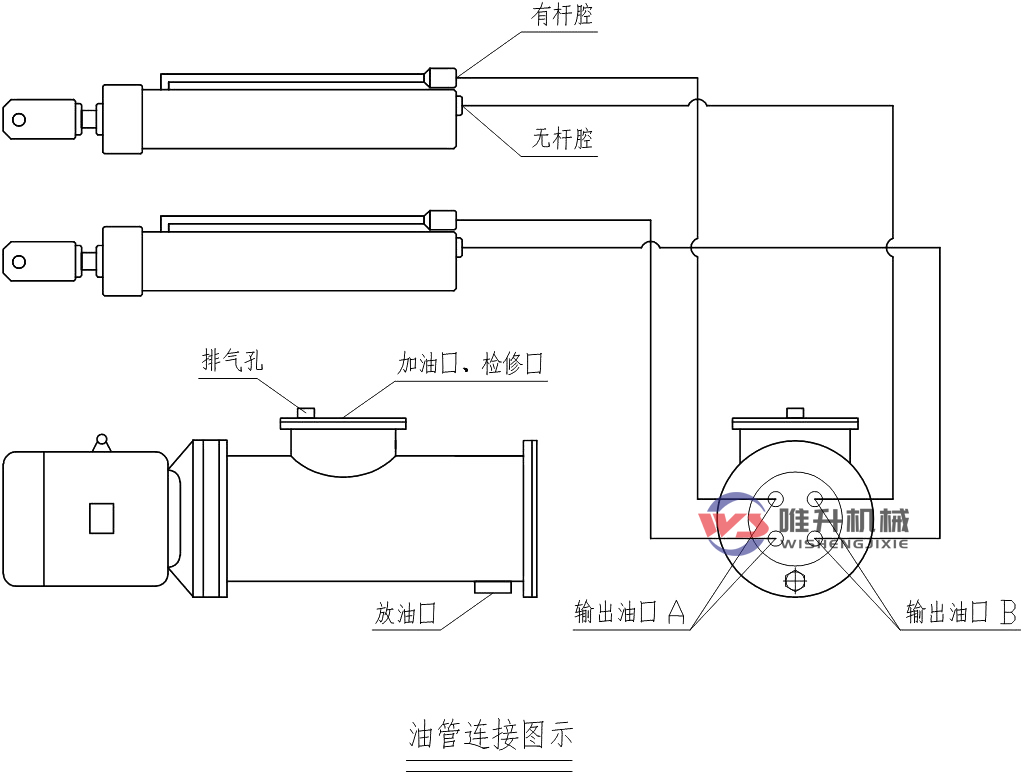

5. 連接液壓缸至分體式電液推桿動力源(本頁圖示)。

注意：連接時需遵循A、B標示位置指示

6. 固定現場控制箱，與衛星液壓站電機連接。

設備調試及注意事項

1. 分體式電液推桿接入380v動力電。

注意：電壓等級

2. 現場控制箱接電（隨設備附圖）。

3. 液壓部分調試：啟動前先點動操作，確認電機的旋向和標志箭頭方向一致后，方可起動電機，然后按下閘門開、關按紐，讓閘門在無負載下工作數個來回（約30秒），以排盡管路中的空氣。

4. 設備整機調試：完成液壓部分調試，連接并緊固所有點，整機調試。

使用操作

1. 操作前的檢查及準備工作

檢查是否滿足當前設備操作的工況環境。設備各部件緊固良好。

2. 操作規程

放料時：先打開2#雙缸下料閘門，后打開 1#單缸料口閘門。停止時：先關閉1#單缸料口閘門，后關閉2#雙缸下料閘門。

建議制作現場操作指示標志，供操作人員參照。

3. 設備操作

操作人員經培訓合格后上崗，須嚴格按操作規程。設備損壞或有其他不具備操作條件，嚴禁操作。

安全提示

以下基本安全提示用于避免人員傷害及財產損失。操作人員必須閱讀并遵循基本安全提示。確保設備運行負責人及操作人員已仔細閱讀并理解本說明書。若對說明存在疑問或欲了解更多信息，請與本公司聯系。

1. 規范使用

本設備主要用于工業場所，且只能按照本技術資料的有關說明和規定使用。

2. 運輸

收貨后請立即檢查送貨有無運輸損壞。如有損壞請對損壞部位拍照留存，并立即通知運輸公司。必要情況下不得對設備進行調試運行。其包裝吊耳設計負載僅針對設備本身重量，不得額外增加負荷。根據DIN580規定，吊裝件的拉力方向不得超過45度斜角。必要情況下，應使用相應的、有足夠承載力的運輸工具。

3. 長期存放

設備主體遵循SAR0“機器長期存放”要求。液壓部分自購買之日起，半年維護一次。詳細維護細則詳見（電液推桿使用說明書）
