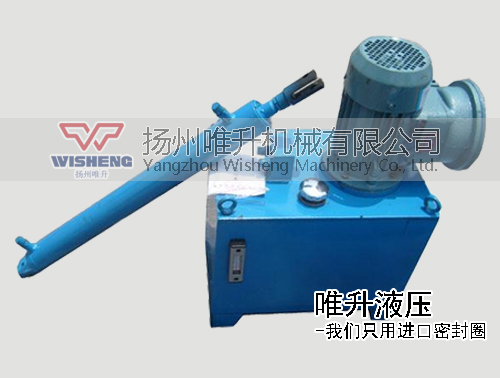

DYTF型分體式電液推桿
-
型號： dytf電液推桿
品牌： 揚州唯升
密封： 進口密封
電壓： 380V（普通/防爆）、400V（出口）、
660V（普通/防爆）、1140V（防爆）
防護等級： IP54、IP55、IP65連接方式： 鉸軸連接
驅動方式： 手輪、電機
- 商品信息
dytf型分體式電液推桿原理與功能：
1.工作原理：dytf電液推桿以電機為動力源，在馬達的正(反)向旋轉，使液壓油通過雙向齒輪泵輸出壓力油，通過油路積分塊送至工作缸，實現活塞桿的往復運動。
2.過載自動保護功能：當分體式電液推桿工作時，活塞桿外力超過額定輸出力或活塞到達終點時，電機仍在轉動，當油路中的油壓增加到調節壓力時，安全閥迅速準確地溢出，實現自動過載保護。電機正在轉動，但不會燒毀。
3.自鎖功能：在dytf分體式電液推桿油路集成塊中設計壓力自鎖機構，電機停止轉動，活塞桿立即停留在一定位置，壓力油處于保壓狀態。
4.根據用戶要求，可在額定轉速范圍內無級調速。
5.根據用戶要求，可在額定輸出力范圍內無級調整推力和張力。
6.根據用戶要求，可在額定行程范圍內進行無級調節行程。
dytf分體式電液推桿型號編制的方式：
dytf電液推桿技術參數（選型表）：
型 號 | 額定輸出力 (10N) | 額定速度 (mm/s) | 電機型號 | 行程制造范圍 (mm) | 速度制造范圍 (mm/s) | ||
推力 | 拉力 | 推速 | 拉速 | ||||
DYTZ450-/110 | 450 | 320 | 110 | 140 | Y802-4-0.75KW | 50-800 | 10-110 |
DYTZ700-/110 | 700 | 510 | 110 | 140 | Y90S-4-1.1KW | 50-1500 | 10-110 |
DYTZ1000-/110 | 1000 | 750 | 110 | 140 | Y90L-4-1.5KW | 50-1500 | 10-110 |
DYTZ1750-/90 | 1750 | 1300 | 90 | 115 | Y100L1-4-2.2KW | 50-2000 | 10-90 |
DYTZ2500-/90 | 2500 | 2050 | 90 | 115 | Y100L2-4-3KW | 50-2000 | 10-90 |
DYTZ3000-/90 | 3000 | 2500 | 90 | 115 | Y100L2-4-3KW | 50-2000 | 10-90 |
DYTZ4000-/80 | 4000 | 2950 | 80 | 100 | Y112M-4-4KW | 50-2000 | 10-80 |
DYTZ5000-/60 | 5000 | 3300 | 60 | 90 | Y112M-4-4KW | 50-2000 | 10-60 |
DYTZ6000-/60 | 6000 | 3800 | 60 | 90 | Y132S-4-5.5KW | 50-2500 | 5-60 |
DYTZ7000-/50 | 7000 | 4500 | 50 | 75 | Y132S-4-5.5KW | 50-2500 | 5-50 |
DYTZ8000-/50 | 8000 | 5000 | 50 | 80 | Y132M-4-7.5KW | 50-2500 | 5-50 |
DYTZ10000-/40 | 10000 | 6500 | 40 | 60 | Y132M-4-7.5KW | 50-2500 | 5-40 |
DYTZ15000-/35 | 15000 | 11000 | 35 | 45 | Y132M-4-7.5KW | 50-2500 | 5-35 |
DYTZ20000-/25 | 20000 | 15000 | 25 | 35 | Y132M-4-7.5KW | 50-2500 | 5-25 |
注：1、上列表中所列電機的電壓等級為380V，防護等級為IP44，絕緣等級為B級。
2、超出列表的行程制造范圍或速度制造范圍的，另行注明，否則按表內技術參數制造。
3、表中速度范圍為水平使用時的范圍，向上或向下使用的速度均為水平使用的二分之一。
4、表中所列的電機型號及功率，指該型號dytf分體式電液推桿在額定輸出力、額定速度為最大值時的功率。電機功率與推桿推力、速度成正比。
 |  |
DYTF型分離式電液推桿油箱尺寸及油缸尺寸:
型號 | 油箱尺寸(mm) | 油缸尺寸(mm) | |||||||||||||||||
S<1000 | 1000<S<2000 | Φ | L1 | L2 | L3 | R×T | D | M | M1 | Φ1 | |||||||||
H | a | b | c | d | H | a | b | c | d | ||||||||||
DYTF450-/110 | 580 | 450 | 300 | 300 | 40 | / | / | / | / | / | 60 | 238+S | 45 | 275+S | 30×25 | 30 | 18×1.5 | 22×1.5 | 35 |
DYTF700-/110 | 590 | 450 | 300 | 300 | 40 | 611 | 500 | 300 | 300 | 40 | 76 | 238+S | 45 | 275+S | 30×25 | 30 | 18×1.5 | 27×2 | 35 |
DYTF1000-/110 | 610 | 450 | 300 | 300 | 40 | 630 | 500 | 300 | 300 | 40 | 76 | 238+S | 45 | 275+S | 30×25 | 30 | 18×1.5 | 27×2 | 35 |
DYTF1750-/90 | 630 | 500 | 300 | 300 | 40 | 630 | 550 | 300 | 300 | 40 | 95 | 257+S | 50 | 297+S | 40×30 | 40 | 22×1.5 | 33×2 | 40 |
DYTF2500-/90 | 650 | 500 | 300 | 300 | 40 | 650 | 550 | 300 | 300 | 40 | 95 | 257+S | 50 | 297+S | 40×30 | 40 | 22×1.5 | 33×2 | 40 |
DYTF3000-/90 | 650 | 500 | 300 | 300 | 40 | 650 | 550 | 300 | 300 | 40 | 95 | 257+S | 50 | 297+S | 40×30 | 40 | 22×1.5 | 33×2 | 40 |
DYTF4000-/80 | 670 | 500 | 300 | 300 | 40 | 670 | 550 | 300 | 300 | 40 | 95 | 257+S | 50 | 297+S | 40×30 | 40 | 22×1.5 | 33×2 | 40 |
DYTF5000-/60 | 700 | 500 | 350 | 300 | 50 | 750 | 600 | 350 | 300 | 50 | 95 | 257+S | 60 | 297+S | 40×30 | 40 | 22×1.5 | 48×2 | 45 |
DYTF6000-/60 | 700 | 600 | 350 | 300 | 50 | 750 | 600 | 350 | 350 | 50 | 127 | 320+S | 60 | 370+S | 45×35 | 45 | 27×1.5 | 48×2 | 45 |
DYTF7000-/50 | 700 | 600 | 350 | 300 | 50 | 750 | 600 | 400 | 350 | 50 | 127 | 320+S | 60 | 370+S | 45×35 | 45 | 27×1.5 | 48×2 | 63 |
DYTF8000-/50 | 740 | 600 | 350 | 300 | 50 | 850 | 700 | 400 | 400 | 60 | 140 | 340+S | 60 | 390+S | 45×35 | 45 | 27×1.5 | 48×2 | 63 |
DYTF10000-/40 | 740 | 600 | 350 | 300 | 50 | 850 | 700 | 400 | 400 | 60 | 152 | 380+S | 70 | 430+S | 50×40 | 50 | 27×1.5 | 64×3 | 70 |
DYTF15000-/35 | 780 | 600 | 400 | 350 | 50 | 940 | 700 | 400 | 400 | 60 | 168 | 445+S | 70 | 505+S | 50×45 | 50 | 22×1.5 | 64×3 | 70 |
DYTF20000-/25 | 950 | 700 | 450 | 400 | 60 | 1010 | 700 | 400 | 450 | 60 | 194 | 485+S | 80 | 540+S | 60×45 | 60 | 22×1.5 | 64×3 | 70 |
注：1、表中的S是dytf電液推桿的行程。
2、高壓軟管可根據用戶的實際需要安裝(本公司以2米為限)。
3、油缸連接端可提供叉接頭，安裝尺寸是指前幾頁電液推桿叉接頭的尺寸。
電液推桿的正確保養：
dytf型電液推桿一般在使用半年內，要檢查油的質量，特別是季節變更時，一定要注意油的粘度，粘度不適應時，必須更換。推桿正常使用后，要經常檢查各緊固件是否牢固可靠。
