YYTP-II-S上皮帶全自動液壓調偏裝置
型號： YYTP-II-S
名稱：DTII型上皮帶液壓糾偏裝置
品牌： 揚州唯升
密封： 進口密封
連接方式： 法蘭
驅動方式： 油缸
工作介質：46# 抗磨液壓油
系統最高壓力：10MPa
系統工作壓力：5～7MPa
流量：29L/min
- 商品信息
YYTP-II-S上皮帶全自動液壓調偏裝置特點：
YYTP-II-S上皮帶全自動液壓糾偏裝置自動檢測使跑偏機予以校正，使皮帶始終處于合理狀態運行，因而抵消皮帶機應安裝不當、運轉失靈、特料沖擊、負荷變化、皮帶斷面間伸長率不均等現象。
YYTP-II-S上皮帶全自動糾偏裝置是調心輪的摩擦旋轉產生動力，故無需電源，自動調整、自動校正，具有操作簡單、性能可靠、安裝方便等特點，采用全封閉結構，故能在任何惡劣環境下正常工作。
YYTP-II-S全上皮帶自動液壓調偏裝置工作原理：
YYTP-II-S上皮帶全自動液壓自動糾偏裝置是由調心輪、油泵、集成塊、油缸、支撐機架構成。
當皮帶居中運行時，皮帶與左右兩只調心復合泵不接觸屬于正常運行，如果皮帶在運行偏左時，能動左側調心輪復合泵，調心輪一面產生反向推力，吧皮帶推向中間一面。隨著皮帶運行帶動油泵旋轉產生壓力，油經管道至組合液壓缸，推動活塞桿帶動（上或下）調心托輥向前偏轉，驅使皮帶向右跑而居中。反之，皮帶偏右時，右邊的調心輪復合泵的一面把皮皮帶向中推，一面旋轉驅使皮帶向左跑而居中，從而實現自動糾偏的目的。
YYTP-II-S上皮帶全自動液壓調偏裝置型號編制說明：
DTII型上皮帶全自動液壓調偏器

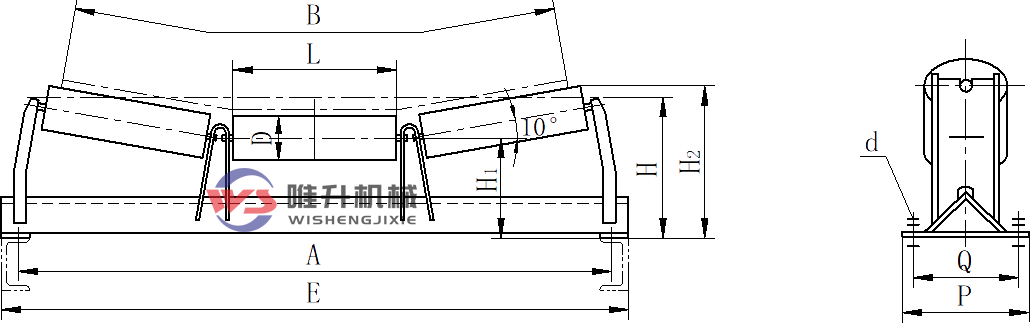

DTII型上皮帶全自動液壓糾偏裝置（10°）外形尺寸及安裝尺寸：
 |  |
型號 | B | 托輥 | A | E | H1 | H | H2 | P | Q | d | ||
D | L | 軸承 | ||||||||||
YYTP-II-S-3 | 800 | 89 | 315 | 4G204 4G205 | 1090 | 1150 | 180.5 | 245 | 282 | 170 | 130 | M12 |
108 | 193 | 270 | 305 | |||||||||
YYTP-II-S-4 | 1000 | 108 | 380 | 4G205 4G305 | 1290 | 1350 | 216 | 300 | 340 | 220 | 170 | M16 |
133 | 230.5 | 325 | 366 | |||||||||
YYTP-II-S-5 | 1200 | 108 | 465 | 4G205 4G305 4G306 | 1540 | 1600 | 254 | 335 | 392 | 260 | 200 | M16 |
133 | 268.5 | 360 | 419 | |||||||||
159 | 285.5 | 390 | 449 | |||||||||
YYTP-II-S-6 | 1400 | 108 | 530 | 4G305 4G306 | 1740 | 1800 | 262 | 350 | 412 | 280 | 220 | M16 |
133 | 276.5 | 380 | 438 | |||||||||
159 | 293.5 | 410 | 468 | |||||||||
說明：1、與中間架連接的緊固件包括在本裝配圖內。
2、托輥輥子為無縫鋼管配沖壓軸承座。托輥軸有：光拉軸和階梯兩種。
3、對管子與軸承座的不同組合無特殊要求時，由全自動液壓調偏器制造廠自行決定。

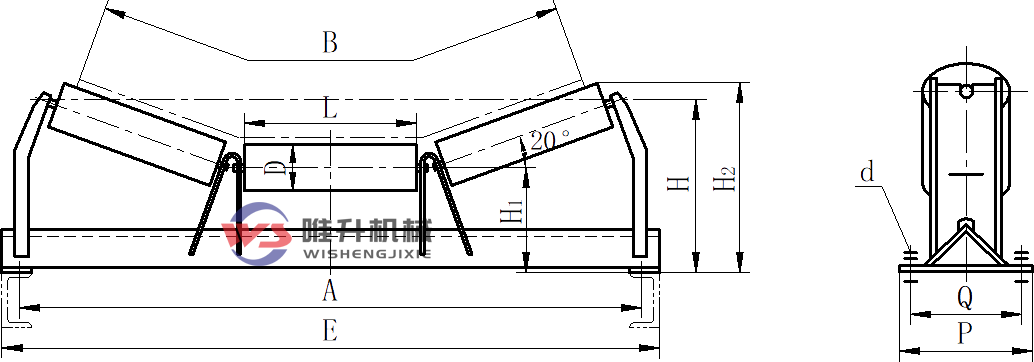

DTII型上皮帶液壓調偏裝置（20°）外形尺寸及安裝尺寸：
 |  |
型號 | B | 托輥 | A | E | H1 | H | H2 | P | Q | d | ||
D | L | 軸承 | ||||||||||
YYTP-II-S-3 | 800 | 89 | 315 | 4G204 4G205 | 1090 | 1150 | 160.5 | 245 | 318 | 170 | 130 | M12 |
108 | 173 | 270 | 339 | |||||||||
YYTP-II-S-4 | 1000 | 108 | 380 | 4G205 4G305 | 1290 | 1350 | 191 | 300 | 380 | 220 | 170 | M16 |
133 | 205.5 | 325 | 406 | |||||||||
YYTP-II-S-5 | 1200 | 108 | 465 | 4G205 4G305 4G306 | 1540 | 1600 | 217 | 335 | 435 | 260 | 200 | M16 |
133 | 231.5 | 360 | 461 | |||||||||
159 | 248.5 | 390 | 490 | |||||||||
YYTP-II-S-6 | 1400 | 108 | 530 | 4G305 4G306 | 1740 | 1800 | 225 | 350 | 465 | 280 | 220 | M16 |
133 | 239.5 | 380 | 492 | |||||||||
159 | 256.5 | 410 | 521 | |||||||||
說明：1、與中間架連接的緊固件包括在本裝配圖內。
2、托輥輥子為無縫鋼管配沖壓軸承座。托輥軸有：光拉軸和階梯兩種。
3、對管子與軸承座的不同組合無特殊要求時，由自動糾偏器制造廠自行決定。

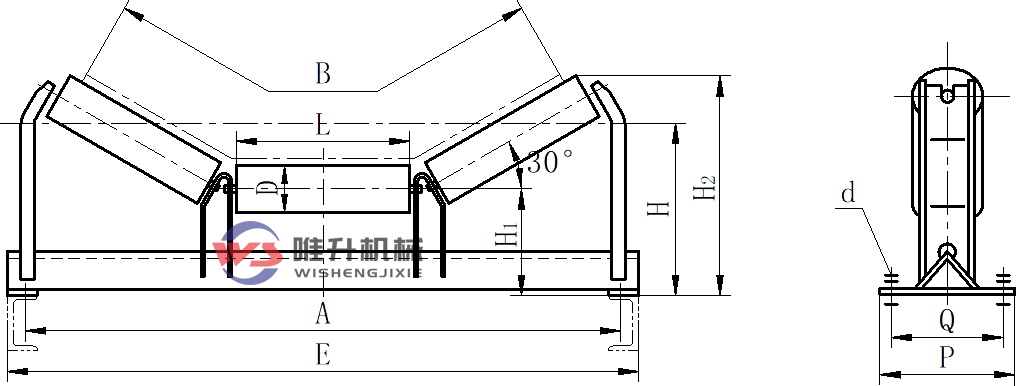

DTII型上皮帶全自動液壓糾偏器（30°）外形尺寸及安裝尺寸：
|  |
型號 | B | 托輥 | A | E | H1 | H | H2 | P | Q | d | ||
D | L | 軸承 | ||||||||||
YYTP-II-S-3 | 800 | 89 | 315 | 4G204 4G205 | 1090 | 1150 | 142.5 | 245 | 350 | 170 | 130 | M12 |
108 | 155 | 270 | 371 | |||||||||
YYTP-II-S-4 | 1000 | 108 | 380 | 4G205 4G305 | 1290 | 1350 | 167 | 300 | 417 | 220 | 170 | M16 |
133 | 181.5 | 325 | 442 | |||||||||
YYTP-II-S-5 | 1200 | 108 | 465 | 4G205 4G305 4G306 | 1540 | 1600 | 183 | 335 | 476 | 260 | 200 | M16 |
133 | 197.5 | 360 | 501 | |||||||||
159 | 214.5 | 390 | 529 | |||||||||
YYTP-II-S-6 | 1400 | 108 | 530 | 4G305 4G306 | 1740 | 1800 | 191 | 350 | 516 | 280 | 220 | M16 |
133 | 205.5 | 380 | 541 | |||||||||
159 | 222.5 | 410 | 570 | |||||||||
說明：1、與中間架連接的緊固件包括在本裝配圖內。
2、托輥輥子為無縫鋼管配沖壓軸承座。托輥軸有：光拉軸和階梯兩種。
3、對管子與軸承座的不同組合無特殊要求時，由全自動液壓糾偏器制造廠自行決定。
DTII型上皮帶液壓調偏裝置（35°）外形尺寸及安裝尺寸：
|  |
型號 | B | 托輥 | A | E | H1 | H | H2 | P | Q | d | ||
D | L | 軸承 | ||||||||||
YYTP-II-S-1 | 500 | 89 | 200 | 4G204 | 740 | 800 | 135.5 | 220 | 300 | 170 | 130 | M12 |
YYTP-II-S-2 | 650 | 250 | 890 | 950 | 235 | 329 | ||||||
YYTP-II-S-3 | 800 | 315 | 1090 | 1150 | 245 | 366 | ||||||
108 | 146 | 270 | 385 | |||||||||
4G205 | ||||||||||||
YYTP-II-S-4 | 1000 | 380 | 1290 | 1350 | 159 | 300 | 437 | 220 | 170 | M16 | ||
4G305 | ||||||||||||
133 | 4G205 | 173.5 | 325 | 462 | ||||||||
YYTP-II-S-5 | 1200 | 108 | 465 | 4G205 4G305 4G306 | 1540 | 1600 | 176 | 335 | 503 | 260 | 200 | M16 |
133 | 190.5 | 360 | 528 | |||||||||
159 | 207.5 | 390 | 557 | |||||||||
YYTP-II-S-6 | 1400 | 108 | 530 | 4G305 4G306 | 1740 | 1800 | 184 | 350 | 548 | 280 | 220 | M16 |
133 | 198.5 | 380 | 573 | |||||||||
159 | 215.5 | 410 | 603 | |||||||||
說明：1、與中間架連接的緊固件包括在本裝配圖內。
2、托輥輥子為無縫鋼管配沖壓軸承座。托輥軸有：光拉軸和階梯兩種。
3、對管子與軸承座的不同組合無特殊要求時，由制造廠自行決定。
DTII型上皮帶液壓調偏裝置（45°）外形尺寸及安裝尺寸：
|  |
型號 | B | 托輥 | A | E | H1 | H | H2 | P | Q | d | ||
D | L | 軸承 | ||||||||||
YYTP-II-S-1 | 500 | 89 | 200 | 4G204 | 740 | 800 | 135.5 | 220 | 328 | 170 | 130 | M12 |
YYTP-II-S-2 | 650 | 89 | 250 | 890 | 950 | 135.5 | 235 | 364 | 170 | 130 | M12 | |
YYTP-II-S-3 | 800 | 89 | 315 | 1090 | 1150 | 135.5 | 245 | 410 | 170 | 130 | M12 | |
108 | 146 | 270 | 427 | |||||||||
YYTP-II-S-4 | 1000 | 108 | 380 | 4G305 | 1290 | 1350 | 159 | 300 | 487 | 220 | 170 | M16 |
133 | 173.5 | 325 | 515 | |||||||||
YYTP-II-S-5 |
1200 | 108 |
465 | 4G305 4G306 |
1540 |
1600 | 176 | 335 | 564 | 260 | 200 | M16 |
133 | 190.5 | 360 | 592 | |||||||||
159 | 207.5 | 390 | 618 | |||||||||
YYTP-II-S-6 | 1400 | 108 |
530 | 4G305 4G306 |
1740 |
1800 | 184 | 350 | 618 | 280 | 220 | M16 |
133 | 198.5 | 380 | 646 | |||||||||
159 | 215.5 | 410 | 672 | |||||||||
說明：1、與中間架連接的緊固件包括在本裝配圖內。
2、托輥輥子為無縫鋼管配沖壓軸承座。托輥軸有：光拉軸和階梯兩種。
3、對管子與軸承座的不同組合無特殊要求時，由制造廠自行決定。

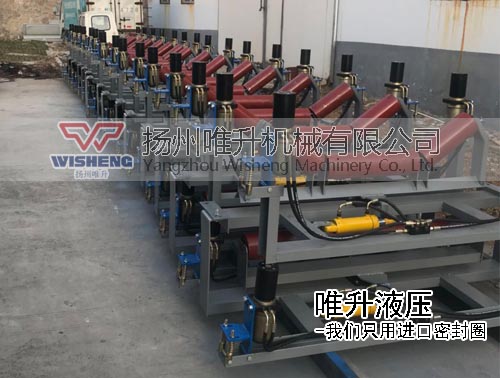

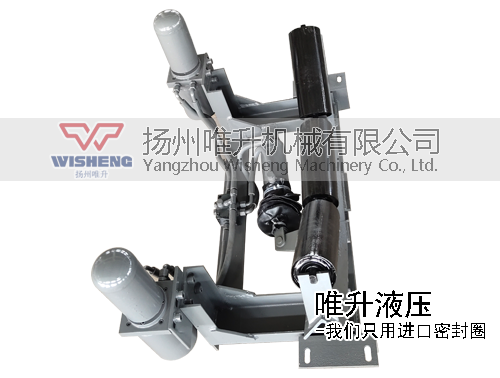

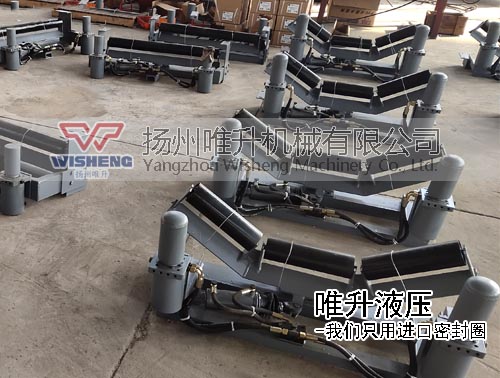

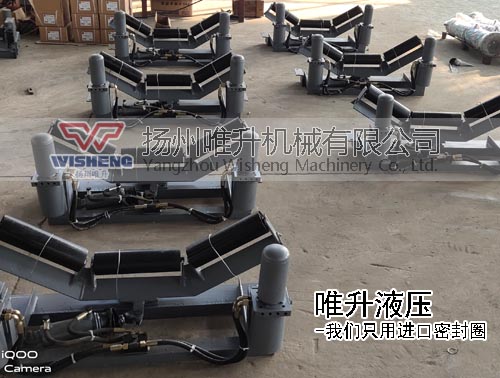

皮帶機全自動液壓調偏裝置實物展示：
 |  |  |
