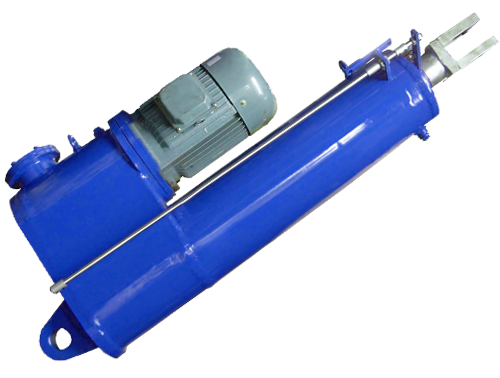

DYTPX平行懸掛式電液推桿
-
型號： DYTPX平行式懸掛式電液推桿
品牌： 揚州唯升
密封： 進口密封
電壓： 380V（普通/防爆）、400V（出口）、660V（普通/防爆）、1140V（防爆）
防護等級： IP54、IP55、IP65
連接方式： 鉸軸連接
驅動方式： 手輪、電機
- 商品信息
DYTPX型平行懸掛式電液推桿型號編制的方式：
DYTPX型平行懸掛式電液推桿技術參數（選型表）:
型 號 | 額定輸出力 | 額定速度(mm/s) | 電機型號 | 行程制造范圍 （mm） | 速度制造范圍 （mm） | ||
推力 | 拉力 | 推速 | 拉速 | ||||
DYTPX450-S/110 | 450 | 310 | 110 | 150 | Y802-4-0.75kw | 50-800 | 10-110 |
DYTPX750-S/110 | 750 | 510 | 110 | 150 | Y90S-4-1.1kw | 50-1500 | 10-110 |
DYTPX1000-S/110 | 1000 | 670 | 110 | 150 | Y90L-4-1.5kw | 50-1500 | 10-110 |
DYTPX1750-S/90 | 1750 | 1150 | 90 | 130 | Y100L1-4-2.2kw | 50-2000 | 10-90 |
DYTPX2500-S/90 | 2500 | 1700 | 90 | 130 | Y112L2-4-3kw | 50-2000 | 10-90 |
DYTPX3000-S/90 | 3000 | 2050 | 90 | 130 | Y112M-4-kw | 50-2000 | 10-90 |
DYTPX4000-S/80 | 4000 | 2790 | 80 | 115 | Y112M-4-4kw | 50-2000 | 10-80 |
DYTPX5000-S/60 | 5000 | 3480 | 60 | 85 | Y112M-4-4kw | 50-2000 | 10-60 |
DYTPX6000-S/55 | 6000 | 4100 | 55 | 80 | Y132S-4-45.5kw | 50-2500 | 5-55 |
DYTPX7000-S/55 | 7000 | 4800 | 55 | 80 | Y132S-4-5.5kw | 50-2500 | 5-55 |
DYTPX8000-S/55 | 8000 | 5500 | 55 | 80 | Y132S-4-7.5kw | 50-250 | 5-55 |
DYTPX10000-S/40 | 10000 | 7500 | 40 | 50 | Y132S-4-7.5kw | 50-2500 | 5-40 |
DYTPX15000-S/30 | 15000 | 11000 | 30 | 40 | Y132S-4-7.5kw | 50-2500 | 5-30 |
DYTPX20000-S/25 | 20000 | 15000 | 25 | 30 | Y132S-4-7.5kw | 50-2500 | 5-25 |
注：1、上列表中的電機電壓等級為380V，防護等級為IP54，絕緣等級為B級。
2、表中的電機型號及功率，指該型號推桿在額定輸出力、額定速度為最大值時的功率。電機功率與推拉力成正比。
3、超出表中行程或速度制造范圍必須在訂貨時說明，否則按表內技術參數制造。
 |  |

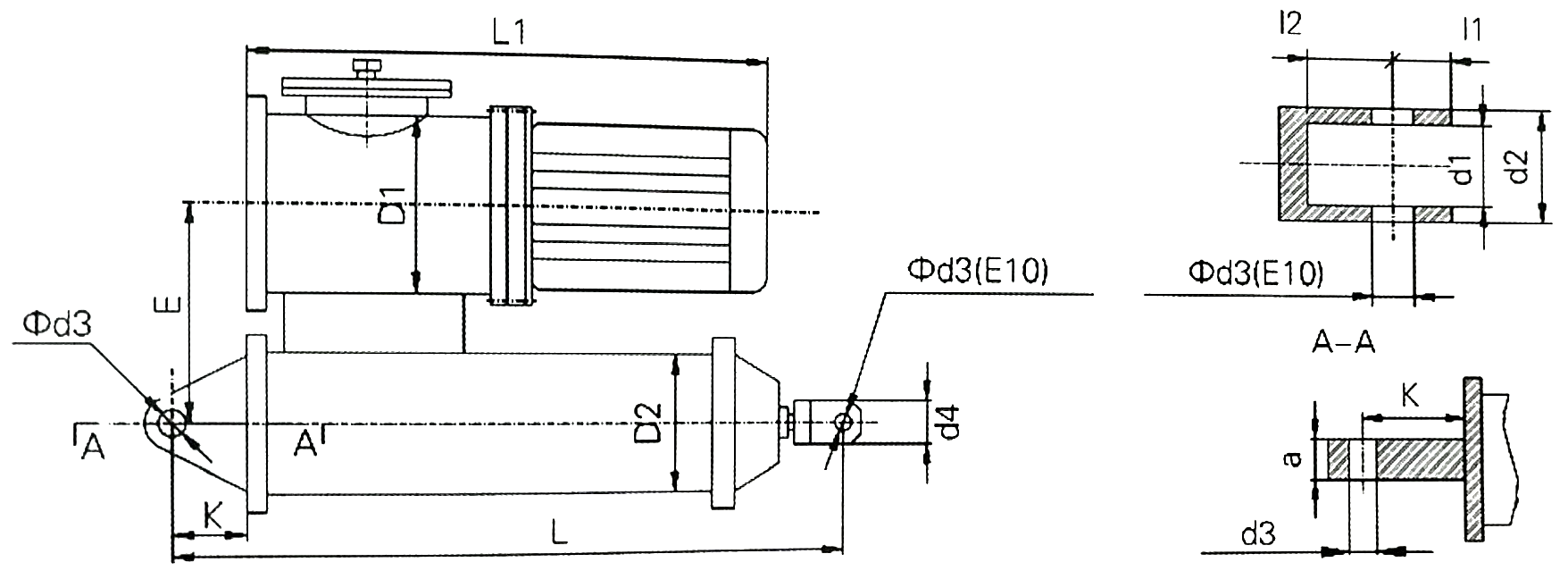

DYTPX型平行懸掛式電液推桿外形尺寸及安裝尺寸:
型號 | 外形尺寸 | 安裝尺寸 | |||||||||||||||
D1 | D2 | E | S≤500 | S≥500 | A | d1 | d2 | D3 | d4 | L1 | L2 | n | d5 | m | |||
L | L1 | L | L1 | ||||||||||||||
DYTPX450-/110 | 160 | 175 | 220 | 460+s | 520 | 385+S | 615 | 200+s | 20 | 45 | 16 | 50 | 20 | 60 | 180 | 30 | 240 |
DYTPX700-/110 | 160 | 175 | 220 | 460+s | 550 | 385+S | 630 | 200+s | 20 | 50 | 16 | 50 | 20 | 60 | 180 | 30 | 240 |
DYTPX1000-/110 | 160 | 175 | 220 | 460+s | 560 | 385+S | 655 | 200+s | 22 | 50 | 16 | 50 | 20 | 60 | 180 | 30 | 240 |
DYTPX1750-/90 | 160 | 175 | 220 | 480+s | 595 | 405+S | 690 | 200+s | 25 | 60 | 20 | 50 | 20 | 70 | 180 | 30 | 240 |
DYTPX2500-/90 | 160 | 175 | 220 | 480+s | 595 | 405+S | 690 | 200+s | 25 | 60 | 20 | 50 | 20 | 70 | 180 | 30 | 240 |
DYTPX3000-/90 | 160 | 175 | 220 | 480+s | 595 | 405+S | 690 | 200+s | 25 | 60 | 20 | 50 | 20 | 70 | 180 | 30 | 240 |
DYTPX4000-/80 | 160 | 175 | 220 | 480+s | 615 | 405+S | 710 | 200+s | 25 | 70 | 20 | 50 | 20 | 70 | 180 | 40 | 240 |
DYTPX5000-/60 | 160 | 210 | 220 | 480+s | 615 | 405+S | 710 | 200+s | 30 | 70 | 20 | 50 | 20 | 70 | 210 | 40 | 270 |
DYTPX6000-/60 | 160 | 230 | 240 | 510+s | 615 | 405+S | 710 | 200+s | 40 | 72 | 25 | 60 | 25 | 65 | 240 | 50 | 340 |
DYTPX7000-/50 | 160 | 230 | 240 | 510+s | 615 | 435+S | 710 | 200+s | 40 | 72 | 25 | 60 | 25 | 65 | 240 | 50 | 340 |
DYTPX8000-/50 | 160 | 230 | 260 | 530+s | 665 | 455+S | 760 | 200+s | 40 | 72 | 25 | 60 | 25 | 65 | 240 | 50 | 340 |
DYTPX10000-/40 | 200 | 250 | 280 | 550+s | 665 | 475+S | 760 | 200+s | 40 | 72 | 25 | 60 | 25 | 65 | 260 | 50 | 360 |
DYTPX15000-/35 | 200 | 270 | 290 | 565+s | 850 | 490+S | 945 | 200+s | 50 | 110 | 30 | 70 | 40 | 90 | 280 | 60 | 400 |
DYTPX20000-/25 | 200 | 290 | 320 | 590+s | 880 | 515+S | 975 | 200+s | 60 | 125 | 40 | 90 | 50 | 120 | 320 | 60 | 440 |
注：表中S為推桿行程
